方向控制元件
手指阀/手动阀/残压释放3通阀
产品说明
・旋钮方向可清楚地表示阀的开闭
・结构设计可防止手动操作旋钮脱落
・有效截面积大2.0~17.5mm2
・操作轻巧
・采用密封性更好的座阀构造

名称系列种类接管口径
手指阀VHK2A2通阀φ4~φ12
M5,1/8~1/2
手指阀VHK3A3通阀φ4~φ12
M5,1/8~1/2

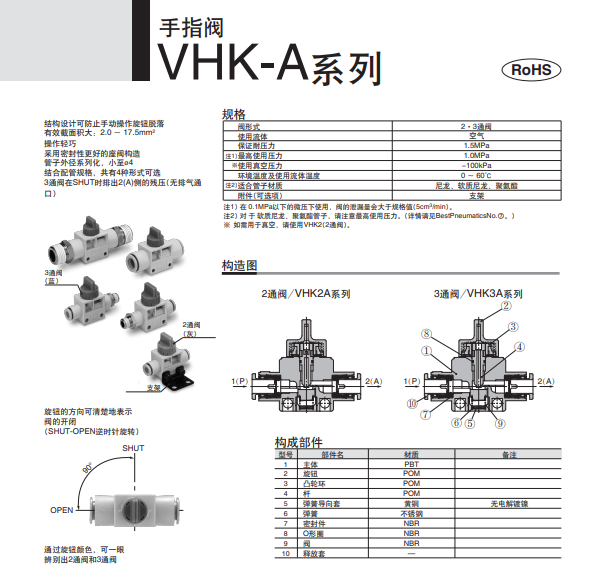

手指阀VHK-A系列:结构设计可防止手动操作旋钮脱落,有效截面积大:2.0-17.5㎜²、操作轻巧,采用密封性更好的座阀结构,管子外径系列化,小至φ4,结合配管规格共有4种形势可选。


手指阀 VHK


・旋钮方式可直观地显示阀的开闭。
・旋钮操作轻巧(0.04~0.14N・m)
・难燃性设计(VHK□R)

名称系列种类连接口径
手指阀VHK22通阀φ4~φ12
M5,1/8~1/2
手指阀VHK33通阀φ4~φ12
M5,1/8~1/2

手动阀 VH200/300/400/600


・可通过把手的朝向直观地判断流向。

名称系列最高使用压力连接口径
手动阀VH2001.0MPa1/4
手动阀VH3001.0MPa1/4,3/8
手动阀VH4001.0MPa1/4,3/8,1/2,3/4
手动阀VH6000.7MPa3/4,1

符合OSHA规格/带键孔的残压释放3通阀 VHS

・符合OSHA(美国安全与卫生管理局)规格。
・为防止气路残压造成事故的手动切换阀。
・吸排气状态一目了然。
・残压排气时,手柄在键的作用下被锁定,防止误操作。
・采用先按压手柄再回转的双动作机理,可防止误操作。

系列名称手柄操作连接口径
VHS20带键孔的残压释放
3通阀
单动作1/8,1/4
VHS30带键孔的残压释放
3通阀
单动作1/4,3/8
VHS40带键孔的残压释放
3通阀
单动作1/4,3/8,1/2,3/4
VHS50带键孔的残压释放
3通阀
单动作3/4,1
VHS2510带键孔的残压释放
3通阀
双动作1/8,1/4
VHS3510带键孔的残压释放
3通阀
双动作1/4,3/8
VHS4510带键孔的残压释放
3通阀
双动作1/4,3/8,1/2,3/4
VHS5510带键孔的残压释放
3通阀
双动作3/4,1


残压释放3通阀 VHS400/500


・操作简单。
・可通过把手的朝向直观地判断流向。


名称系列连接口径
残压释放3通阀VHS4001/4,3/8,1/2
残压释放3通阀VHS5003/4

VHS系列是为防止空气压系统维修作业时的残压造成事故而使用的安全对策用手动切换阀。

操作简单可根据手柄朝向,一目了然确认流动方向,小型且阀的流通能力大。
