紧凑型气缸

产品说明

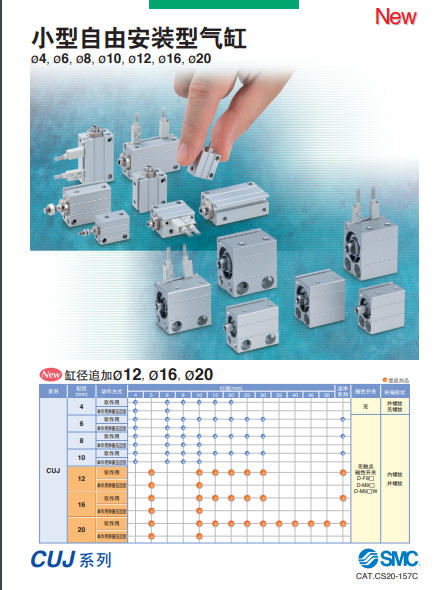

小型自由安装型气缸 CUJ/CDUJ

	・比CU全长缩短64%、容积减少70％的省空间型气缸。・带磁性开关（CDUJ系列：CDUJ）。

型号	系列	动作方式	缸筒内径（mm）
标准型	CUJ	单杆双作用	4，6，8，10，12，16，20
标准型	CUJ	单作用（伸出）	4，6，8，10，12，16，20

smc紧凑型气缸

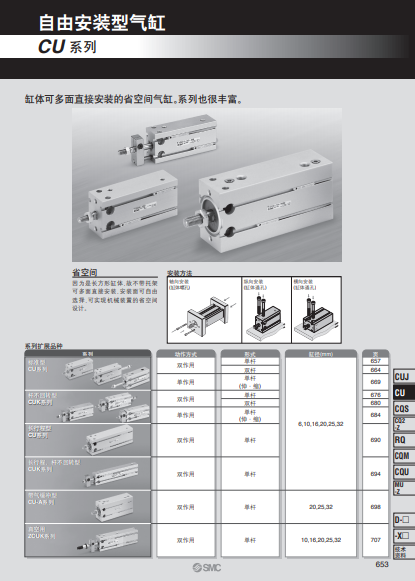

自由安装型气缸 CU/CDU

	・可多面直接安装的省空间型气缸。・带磁性开关（CDU系列：CDU、CDUW、CDUK、CDUKW、CDU-A、ZCDUK）。

型号	系列	动作方式	缸筒内径（mm）
标准型	CU	单杆双作用	6，10，16，20，25，32
标准型	CU	单作用（伸・缩）	6，10，16，20，25，32
标准型	CUW	双杆双作用	6，10，16，20，25，32
杆不回转型	CUK	单杆双作用	6，10，16，20，25，32
杆不回转型	CUK	单作用（伸・缩）	6，10，16，20，25，32
杆不回转型	CUKW	双杆双作用	6，10，16，20，25，32
长行程标准型	CU	单杆双作用	6，10，16，20，25，32
长行程杆不回转型	CUK	单杆双作用	6，10，16，20，25，32
带气缓冲	CU-A	单杆双作用	20，25，32
真空用	ZCUK	单杆双作用	10，16，20，25，32

smc气缸

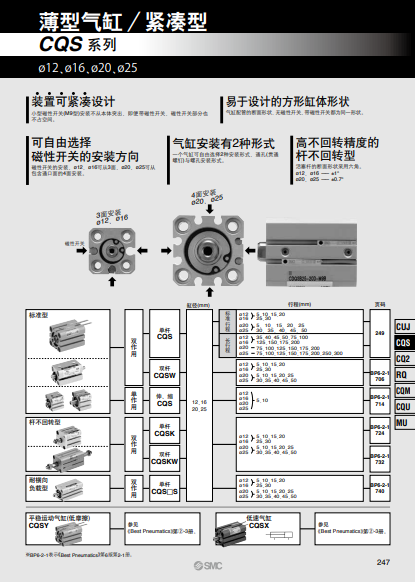

薄型气缸／紧凑型 CQS/CDQS

	・全长缩短的方形气缸，可在3面或4面安装磁性开关。　安装的磁性开关不会从本体中探出的紧凑型气缸。・追加了双耳环用安装件、紧凑型脚座安装件。・带磁性开关（CDQS系列：CDQS、CDQSW、CDQSK、CDQSKW、　CDQS□S）

型号	系列	动作方式	缸筒内径（mm）
标准型	CQS	单杆双作用	12，16，20，25
标准型	CQS	单作用（伸・缩）	12，16，20，25
标准型	CQSW	双杆双作用	12，16，20，25
杆不回转型	CQSK	单杆双作用	12，16，20，25
杆不回转型	CQSKW	双杆双作用	12，16，20，25
耐横向负载型	CQS□S	单杆双作用	12，16，20，25

装置可紧凑设计、易于设计的方形缸体形状、可自由选择磁性开关的安装方向、安装气缸有2种形式、高不回转精度的杆不回转型。

smc气缸

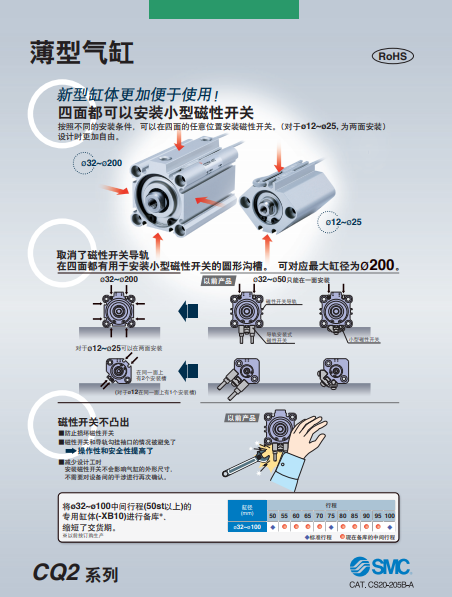

薄型气缸 CQ2/CDQ2

・全长缩短的省空间型气缸，适合紧凑化设计的装置。
・4面均可安装小型磁性开关（ø12～ø25为2面）。
・磁性开关不会探出。
・重量轻：减小5～13％（与原CQ2相比）。
・追加了双耳环用安装件、紧凑型脚座安装件。
・追加了带杆前端安装件且附带安装螺钉的型号（不必再另行配备）。
・带磁性开关（CDQ2系列：CDQ2、CDQ2W、
　CDQ2K、CDQ2KW、CDQP2、CDQ2□S、CDBQ2）

型号	系列	动作方式	缸筒内径（mm）
标准型	CQ2-Z	单杆双作用	12，16，20，25，32，40，50，63，80，100
标准型	CQ2W-Z	双杆双作用	12，16，20，25，32，40，50，63，80，100
标准型	CQ2-Z	单作用（伸・缩）	12，16，20，25，32，40，50
大口径	CQ2-Z	单杆双作用	125，140，160，180，200
大口径	CQ2W-Z	双杆双作用	125，140，160，180，200
长行程	CQ2-Z	单杆双作用	32，40，50，63，80，100
杆不回转型	CQ2K-Z	单杆双作用	12，16，20，25，32，40，50，63
杆不回转型	CQ2KW-Z	双杆双作用	12，16，20，25，32，40，50，63
轴向配管型（集中配管型）	CQP2	单杆双作用	12，16，20，25，32，40，50，63，80，100
轴向配管型（集中配管型）	CQP2	单作用（伸・缩）	12，16，20，25，32，40，50
耐横向负载型	CQ2□S-Z	单杆双作用	32，40，50，63，80，100
端锁型	CBQ2	单杆双作用	20，25，32，40，50，63，80，100

新型缸体更加便于使用，四面都可以安装小型磁性开关。

smc气缸

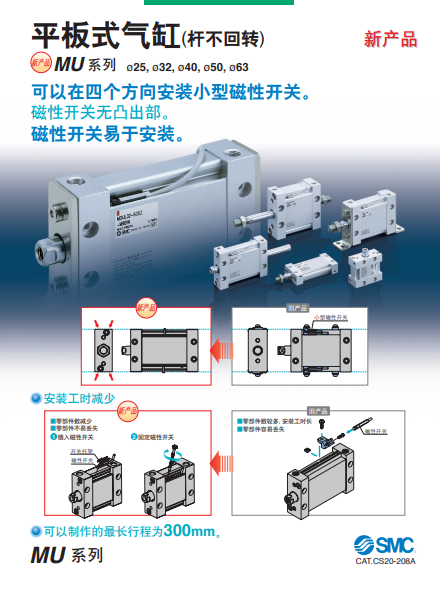

扁平型气缸 MU/MDU

	・活塞为椭圆形，节省空间。可从多个方向安装。・4个方向上均可安装小型磁性开关。・磁性开关不会探出本体。・行程最长可达300mm。・带磁性开关（MDU系列：MDU、MDUW）。

型号	系列	动作方式	缸筒内径（mm）
标准型	MU-Z	单杆双作用	25，32，40，50，63
标准型	MU-Z	单作用（伸・缩）	25，32，40，50，63
标准型	MUW-Z	双杆双作用	25，32，40，50，63

平板式气缸可以在四个方向安装小型磁性开关。

磁性开关无凸出部。

磁性开关易于安装。

smc气缸
