带导杆气缸 (MG系列)

产品说明

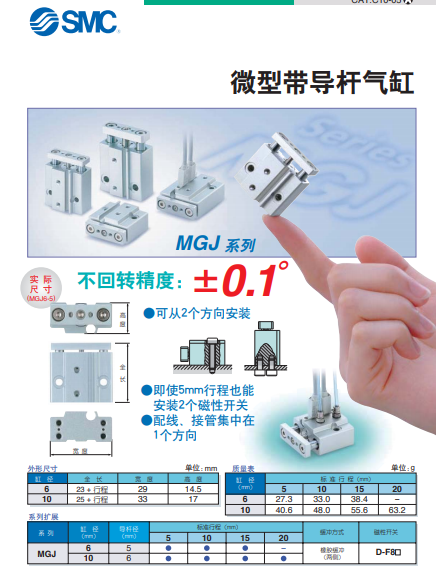

微型带导杆气缸 MGJ

	・全长：23＋行程mm／宽：29mm／高：14.5mm（MGJ6）・5行程的气缸也可安装2个磁性开关。・配线、配管集中在一个方向。・不回转精度：±0.1°

型号	系列	动作方式	缸筒内径（mm）
标准型	MGJ	双作用	6，10

smc气缸

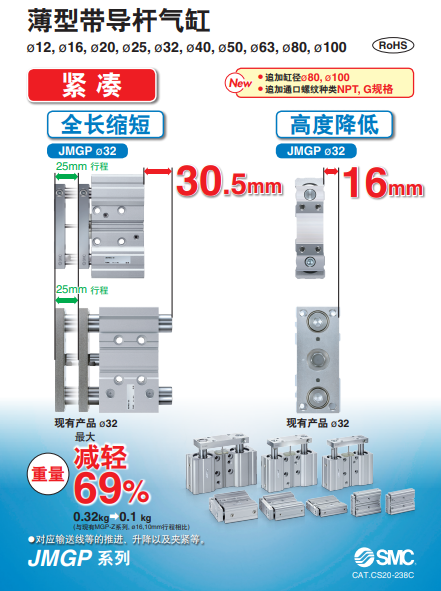

带导杆的薄型气缸 JMGP

	・外形紧凑全长缩短30.5mm，高度降低16mm。・质量最多减小69％ (0.32kg→0.1kg)。・可从三个方向安装。　上面安装、下面安装、底面安装・可从4个方向配管。・可安装无触点磁性开关D-M9□型。・用于搬运线的推动、抬升及夹紧等工序。

型号	轴承	系列	动作方式	缸筒内径（mm）
基本型	滑动轴承	JMGPM	双作用	12，16，20，25，32，40，50，63，80，100

smc气缸

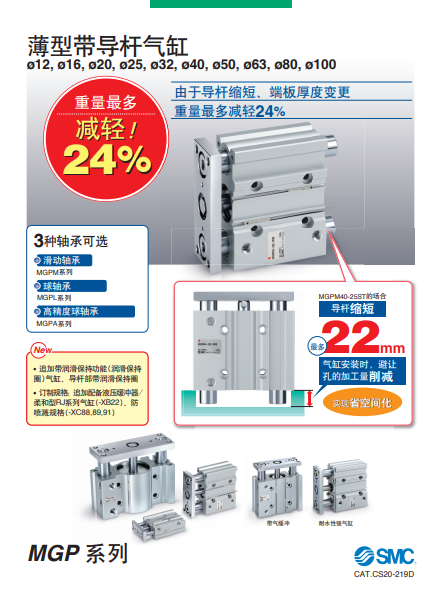

带导杆的薄型气缸 MGP

	・导杆缩短且前端板厚度变更，质量最多减小了24％・省空间　导杆最多缩短了22mm，减少了气缸安装时的避让加工量・圆形磁性开关、耐强磁磁性开关可直接安装，无需隔板・带法兰MGP□F

型号	轴承	系列	动作方式	缸筒内径（mm）
基本型	滑动轴承	MGPM-Z	双作用	12，16，20，25，32，40 50，63，80，100
基本型	滚珠衬套	MGPL-Z	双作用	12，16，20，25，32，40 50，63，80，100
基本型	高精度滚珠衬套	MGPA-Z	双作用	12，16，20，25，32，40 50，63，80，100
带气缓冲	滑动轴承	MGPM-AZ	双作用	16，20，25，32，40 50，63，80，100
带气缓冲	滚珠衬套	MGPL-AZ	双作用	16，20，25，32，40 50，63，80，100
带气缓冲	高精度滚珠衬套	MGPA-AZ	双作用	16，20，25，32，40 50，63，80，100
耐水性提高	滑动轴承	MGPMR-Z	双作用	20，25，32，40，50 63，80，100
带端锁	滑动轴承、滚珠衬套轴承	MGP	双作用	20，25，32，40，50 63，80，100
强力导杆型	滑动轴承	MGPS	双作用	50，80

smc气缸

带转台的气缸 MGT

	・将带导杆的薄型气缸（MGP）与手动型转台一体化。・高精度轴承使转台能够执行平滑的反复运动。・转台部有每90°和180°的定位机构。

型号	轴承	系列	动作方式	缸筒内径（mm）
标准型	滑动轴承型	MGTM	双作用	63，80，100
标准型	滚珠衬套轴承型	MGTL	双作用	63，80，100
